CHAUDIÈRE LOKI

Chaudière à granulés puissance 22 kW, avec régulation climatique intégrée

CHAUDIÈRE LOKI

Votre chaudière à granulés éligible à 1 €

*MaPrimeRénov’, L’Éco-PTZ (Prêt à taux zéro), le CITE (Crédit d’Impôt Transition Énergétique), TVA réduite à 5,5 % (peut s’appliquer aux travaux de rénovation énergétique sous certaines conditions).

La chaudière LOKI est destinée aux utilisateurs de granulés de bois désirant une chaudière compacte et fiable. Extrêmement robuste, sa conception simple, sa forte épaisseur d’acier au feu 6mm ainsi que sa grande contenance en eau lui permette d’allonger les cycles de fonctionnement. Cela lui confère une utilisation optimale dans le temps.

Cette chaudière est dotée d’un allumage automatique et d’un système de nettoyage manuel de l’échangeur tubulaire. La grande capacité de stockage des cendres vous permettra un grand confort d’utilisation et une fréquence de décendrage moins importante.

Descriptif technique

– Chaudière modulante de 6 à 22 kW.
– Alimentation automatique en combustible.
– Tableau de commande avec régulation climatique.
– Échangeur de chaleur tubulaire de 16 tubes.
– Nettoyage mécanique de l’échangeur tubulaire par levier externe (automatisable en option).
– Foyer à grande capacité d’accueil de cendres : 27 litres.
– Brûleur automatique à haut rendement PB 20 (nettoyage régulier.
nécessaire, automatisable en option).

Loki brûleur positionnement à l’avant

1. Tableau de commande avec régulation climatique.
2. Trappe d’accès à l’échangeur tubulaire.
3. Échangeur de chaleur tubulaire de 16 tubes.
4. Nettoyage automatique de l’échangeur tubulaire.
5. Nettoyage par injection d’air du canon du brûleur (option).
6. Foyer à grande capacité d’accueil de cendres : 27 L.
7. Brûleur automatique à haut rendement PB 20 positionnable à gauche ou à droite de la chaudière (option).
8. Sonde lambda O2.

Tableau de commande 860-P
avec régulation climatique

– Gestion de 1 à 2 circuits chauffage par vanne motorisée, selon configuration.
– Possibilité de piloter jusqu’à 4 circuits de chauffage en ajoutant un module d’extension.
– Gestion du brûleur, du kit de recyclage, d’un ballon ECS, d’un ballon tampon.
– Indication du niveau de combustible du silo attenant.
– Gestion du nettoyage automatique des tubes de l’échangeur et du canon brûleur.

Tableau de commande 860-P

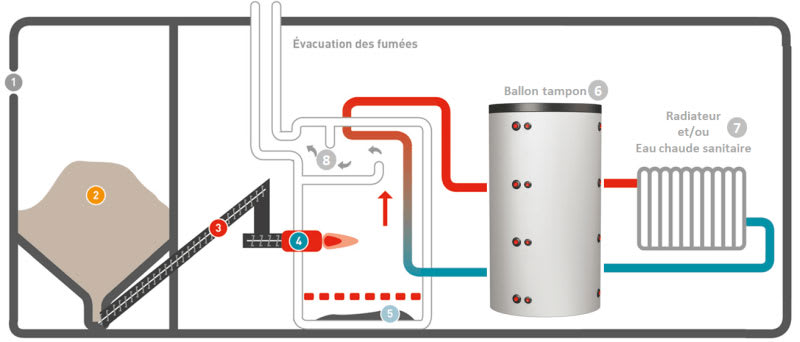

Fonctionnement d’une chaudière à granulés

Les granulés sont livrés par camion souffleur (1) et entreposés dans une pièce attenante ou un silo (2). Ils sont ensuite acheminés par une vis sans fin ou un aspirateur dans la chaudière (3). L’allumage se fait automatiquement à l’aide d’une bougie (4) et les résidus de combustion tombent dans le cendrier (5). La chaleur est parfois transmise à un ballon tampon (6) qui stocke l’énergie produite. Il la redirige vers le réseau de chauffage et/ou d’eau chaude sanitaire (7) selon le besoin. Dans le cas d’une chaudière à condensation, l’énergie des fumées est en partie récupérée (8).

Les avantages

CARACTÉRISTIQUES TECHNIQUES
LOKI
Plage de puissancekW6 à 22
Rendement utile selon EN 303.5 - 2012%92,2
Efficacité énergétique saisonnière - chaudière seule%81,3
Efficacité énergétique saisonnière - chaudière et régulation classe VI%85,3
Diamètre extérieur de la buse de fuméesmm150
Hauteur axe de la buse des fuméesmm1080
Contenance en eau de la chaudièreL75
Contenance du cendrier interneL27
Poids à vide de la chaudière sans brûleur / avec brûleurkg230 / 235
Conseillé pour une consommation d'énergie annuelle maximalekW/h35 000
Contenance du siloL / kg400 / 260
Avec sonde d’ambiance :
Classe énergétique selon EU 2015/1189 / IEE
A+ / 123,5
Classe de performance selon EN 303.5 - 205
Performance environnementale (flamme verte)7*

Entretien courant par l’utilisateur

– Veiller à l’approvisionnement du silo avec des granulés certifiés (EN+A1 ) en sacs de 15 kgs.
– Actionner la poignée de nettoyage de l’échangeur tous les 250kgs (correspondants à environ 1 plein du silo) 10 allers-retours par manipulation.
– Nettoyer le canon bruleur tous les 500 kgs (sans l’option compresseur).
– Retirer les cendres et brosser le foyer au moins une fois par mois (à adapter selon consommation).
– Signaler la présence de fuites éventuelles sur l’installation.



Entretien annuel par un professionnel agréé Obligatoire

(Selon le décret n° 2009-649 du 9 juin 2009)

– Nettoyage complet de l’échangeur tubulaire (accès par trappe supérieure) et graissage si besoin.
– Contrôle vis alimentation, nettoyage fond de silo, contrôles réfractaires isolants et grille de combustion, contrôle état des joints et remplacements si besoin.
– Nettoyage du conduit de raccordement et du conduit de cheminée 1 à 2 fois par an selon réglementation (Article 31 du règlement sanitaire départemental).
– Entretien et nettoyage bruleur selon notice, contrôle de combustion aux instruments selon réglementation.
– Contrôle des éléments de sécurité vase d’expansion, soupape de sécurité, pression d’eau, purgeurs.
– Vérification complète de l’installation selon réglementation et normes en vigueur.
– Nota : Garantie deux ans hors pièces d’usure (Allumeur céramique canon bruleur réfractaires et joints) et hors main d’œuvre.

COTES D'ENCOMBREMENT
Profondeur Amm1225
Largeur Bmm1131
Hauteur Cmm1850
Profondeur chaudière Dmm747
Largeur chaudière Emm600
Largeur chaudière avec brûleur sur le côtémm900
Largeur du silo Fmm531
Hauteur du silo Gmm1350
Profondeur du silo Hmm925
Hauteur de la buse de fumées Imm1080
Hauteur départ/retourmm971
Profondeur minimum pour l’installationmm2047
Largeur minimum pour l’installationmm1331

Votre éligibilité avec MaPrimeRénov' :

PLAFONDS DE RESSOURCES HORS ÎLE-DE-FRANCE
Nombre de personnes
composant le ménage
(foyer fiscal)
Revenu fiscal de référence (RFR)
Mon RFR est indiqué sur mon avis d'imposition
MaPrimeRénov'Bleu
Mieux chez moi, mieux pour la planète
MaPrimeRénov'Jaune
Mieux chez moi, mieux pour la planète
MaPrimeRénov'Violet
Mieux chez moi, mieux pour la planète
MaPrimeRénov'Rose
Mieux chez moi, mieux pour la planète
1jusuqu'à 15 262 €jusuqu'à 19 565 €jusuqu'à 29 148 €> 29 148 €
2jusuqu'à 22 320 €jusuqu'à 28 614 €jusuqu'à 42 848 €> 42 848 €
3jusuqu'à 26 844 €jusuqu'à 34 411 €jusuqu'à 51 592 €> 51 592 €
4jusuqu'à 31 359 €jusuqu'à 40 201 €jusuqu'à 60 336 €> 60 336 €
5jusuqu'à 35 894 €jusuqu'à 46 015 €jusuqu'à 69 081 €> 69 081 €
Par personne supplémentaire+ 4 526 €+ 5 797 €+ 8 744 €+ 8 744 €
PLAFONDS DE RESSOURCES EN ÎLE-DE-FRANCE

Nombre de personnes
composant le ménage
(foyer fiscal)
Revenu fiscal de référence (RFR)
Mon RFR est indiqué sur mon avis d'imposition
MaPrimeRénov'Bleu
Mieux chez moi, mieux pour la planète
MaPrimeRénov'Jaune
Mieux chez moi, mieux pour la planète
MaPrimeRénov'Violet
Mieux chez moi, mieux pour la planète
MaPrimeRénov'Rose
Mieux chez moi, mieux pour la planète
1jusuqu'à 21 123 €jusuqu'à 25 714 €jusuqu'à 38 184 €> 38 184 €
2jusuqu'à 31 003 €jusuqu'à 37 739 €jusuqu'à 56 130 €> 56 130 €
3jusuqu'à 37 232 €jusuqu'à 45 326 €jusuqu'à 67 585 €> 67 585 €
4jusuqu'à 43 472 €jusuqu'à 52 925 €jusuqu'à 79 041 €> 79 041 €
5jusuqu'à 49 472 €jusuqu'à 60 546 €jusuqu'à 90 496 €> 90 496 €
Par personne supplémentaire+ 6 253 €+ 7 613 €+ 11 455 €+ 11 455 €

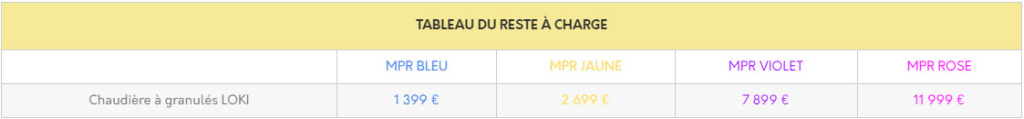

TABLEAU DU RESTE À CHARGE
MPR BLEUMPR JAUNEMPR VIOLETMPR ROSE
Chaudière à granulés LOKI1 €2 699 €7 899 €11 999 €
